فلومتر اینزرشن التراسونیک Insertion Ultrasonic Flowmeter

فلومتر اینزرشن التراسونیک Insertion Ultrasonic Flowmeter

طراحی فلومتر اینزرشن یا تزریقی التراسونیک مناسب برای لوله های بزرگتر از سایز ۳ اینچ میباشد. این نوع از فلومترها در مقایسه با فلومترهای Clamp-on از دقت بهتری برخوردار میباشند که دلیل آن ثابت شدن  بصورت کامل برروی لوله و یا خط میباشدبه همین دلیل حفظ و نگهداری این نوع بسیار آسان تر از سایر فلومترهای مشابه میباشد.

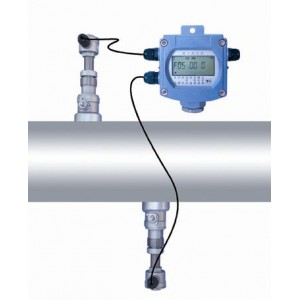

فلومتر اینزرشن اولتراسونیک از یک جفت سنسور اولتراسونیک اینزرشن جهت اندازه گیری مایع عبوری استفاده می کند که این اندازه گیری بوسیله ورود این سنسورها ار طریق سوراخ کردن بدنه لوله و قرار گرفتن آنها در مایع عبوری صورت میگیرد . بزرگترین مزیت این نوع از فلومترها در مقایسه با فلومترهای التراسونیک Clamp-on اندازه گیری پایدار و بلند مدت آن میباشد از دیگر ویژگیهای این فلومتر میتوان به کیفیت بهتر سیگنال و همچنین اطمینان کامل در نصب اشاره نمود.

کاربرد : فلومترهای اینزرشن التراسونیک بسیار ایده آل برای نقشه برداری از جریان در لوله های بسته ، اندازه گیری جریان آبهای ( گرم یا سرد ، آب شهری ، آب دریا) ،  فاضلاب ، لجن ، اندازه گیری روغن (نفت خام ، گازوئیل و بنزین) مواد شیمیایی (الکل ، اسیدها و غیره) و همچنین صنایع غذایی از موارد کاربرد آن میباشد.


Technical Specification for insertion transducers:

 1).High accuracy: betther than ±1%, can reach ±0.5% after calibration

 2).Repeatability:  ±0.2%

 3).Velocity range:±0.03 - ±105 ft/s (±0.01 - 32 m/s), bi-directional.

 4). Pipe size range: DN80-DN6000mm

 5).Liquid temperature range:0˚C - 150˚C

 6).Transducers Installing method: Z method

 7).Installing straight pipe section:15D (Here D is pipe diameter.)

 8).Insertion transducers type: Standard insertion type and cement insertion type for cement and concrete pipe

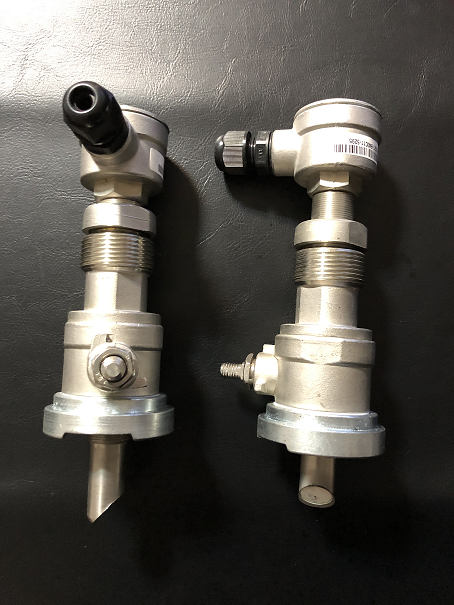

           Standard vertical  insertion transducer

             For pipe size 3" (DN80) or larger

             Medium temp.:-40C -160C

             Installing space>550mm
